Испытания межконтинентальной баллистической ракеты с маневрирующими на гиперзвуковой скорости блоками "Авангард" 26 декабря вызвали активное обсуждение в социальных сетях - объявленной скорости в 27 Махов поверили не все. Скептики приводили температуру плавления вольфрама, сравнивали ее с расчетными данными нагрева обшивки и говорили "Невозможно! Он расплавится!" Сейчас, когда не отвлекают приближающиеся праздники, можно вспомнить физику и спокойно поговорить о скоростях, Махах, нагреве и маневрировании.
Пуск "Авангарда", фото Министерства Обороны РФ
Такие странные Махи
Прежде всего давайте разберемся, что такое эти Махи, почему скорость обозначили именно в них, и можно ли как-то перевести названное число в привычные нам единицы измерения. 1 Мах - это скорость звука, но взять привычное нам значение 330 м/с из школьного учебника и перемножить на 27 нельзя. Дело в том, что скорость звука зависит от температуры среды и меняется с высотой. А высоту, для которой измерена эта скорость, нам не сообщили. Американская модель стандартной атмосферы дает скорость звука 278 м/с в диапазоне 80-90 км, именно там где начинается сколько-нибудь заметная плотность воздуха.
Стандартная атмосфера США 1962 года, изображение Cmglee/Wikimedia Commons
Отдельная ирония заключается в том, что в других моделях атмосферы будут другие значения, и, например, на сайте NASA есть калькулятор, дающий скорость 269 м/с для высоты 76 км, что заметно меньше.
Вывод: 27 Махов из новости - это, скорее всего, скорость в районе 7, а не 9 км/с.

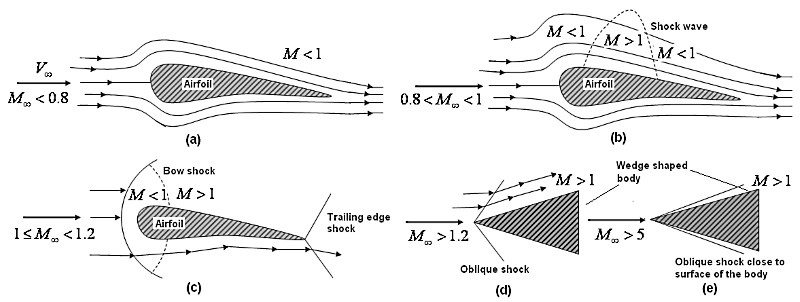

Вы можете спросить: а зачем указывают скорость в таких неудобных единицах? Почему бы не сказать сразу в метрах в секунду? Дело в том, что именно число Маха, а не абсолютная скорость, говорит о том, как среда взаимодействует с движущимся в ней предметом. На дозвуковых, околозвуковых, сверхзвуковых и гиперзвуковых скоростях воздух принципиально по-разному обтекает самолеты, космические корабли или боеголовки.
Иллюстрация NPTEL
Все нормально, падаем
Следующий вопрос - а с какой скоростью летают боеголовки межконтинентальных баллистических ракет? Посмотреть на полет МБР удобнее всего будет в космическом симуляторе Orbiter (более подробно с инструкциями можно почитать тут). Точная скорость зависит от дальности стрельбы и траектории, но в общем случае находится в районе 6,5-7 км/с. Например, если бы Карибский кризис 1962 года перешел в горячую фазу, боевая "Р-7А" разогналась бы примерно до 6,7 км/с для удара по Вашингтону.
Траектория полета боеголовки и значение орбитальной скорости сразу после отделения от ракеты
В модели атмосферы, использующейся в Orbiter, боеголовка как раз успевает на короткий момент достигнуть скорости в 26 махов, двигаясь со скоростью 7 км/с на высоте 84 км.
Вывод: скорость 27 Махов вполне достижима обычной боеголовкой баллистической ракеты. Но нужно понимать, что это максимальная скорость, которую "Авангард" может достигать на короткое время.
Космические корабли с низкой орбиты тормозят с чуть большей скорости, чуть меньше 8 км/с, и достигают сравнимых скоростей Маха. А вот возвращающиеся с Луны "Аполлоны" входили в атмосферу со скоростью 11 км/с и достигали почти 40 Махов.
Горю и не сгораю
Несмотря на то, что при торможении в плотных слоях атмосферы боеголовка испытывает большие тепловые нагрузки, справляться с этим инженеры научились достаточно давно. Но приводить температуру плавления вольфрама нет смысла, потому что для защиты космического корабля или боеголовки используются другие принципы.
Первый вариант - испаряющаяся (абляционная) теплозащита. Достаточно толстый слой материала, нагреваясь, постепенно разрушается, и лишняя тепловая энергия уходит вместе с улетающими частичками.
Слева до полета, справа - после
Второй вариант - использовать специальные материалы: углепластики (упрочненный углерод-углеродный композит, reinforced carbon-carbon), кварцевое стекло, сверхвысокотемпературные композиты с керамической матрицей и другие . Разные участки нагреваются по-разному, поэтому на шаттлах или "Буране" стояла теплозащита из нескольких материалов, отличающихся максимальной допустимой температурой.
Теплозащита "Бурана", источник с дополнительной информацией
Вывод: Существуют теплозащитные материалы, позволяющие входить в атмосферу со скоростью 27 Махов, и это не вольфрам.
Материалы теплозащиты "Авангарда" секретны, но, скорее всего, там используется второй способ, он лучше подходит для маневрирующего аппарата.
Цель вижу, в себя верю
Гражданские космические аппараты не только могут пережить торможение в атмосфере, но и управляют своим полетом. Летающие сейчас "Союзы" совершают управляемый спуск - центр тяжести капсулы размещен так, что она летит "носом вверх" и создает подъемную силу.
Цифры близки к реальным, это скриншот симулятора Orbiter. Зеленая - подъемная сила, красная - сила сопротивления
Спейс шаттлы, "Буран" или летающий сейчас в космосе X-37 могли выполнять управляемый полет в диапазоне от гиперзвука до дозвуковой скорости. Что шаттлы, что "Буран" при торможении в плотных слоях атмосферы шли "змейкой" как раз на гиперзвуковой скорости. Но все эти аппараты отличались невысоким аэродинамическим качеством и могли маневрировать в ограниченном диапазоне. Посмотрите еще раз на иллюстрацию выше, зеленая стрелка гораздо короче красной, у "Союза" аэродинамическое качество на гиперзвуке в районе 0,3. У шаттла или "Бурана" повыше, но все равно невысокое, в районе 1 (т.е. зеленая стрелка такой же длины как и красная). Для преодоления противоракетной обороны "Авангарду" нужно будет заметно большее аэродинамическое качество. Почему? Дело в том, как противоракета прицеливается по цели. Для того, чтобы перехватить боеголовку, противоракете надо целиться в упрежденную точку, место, где пути ее и цели пересекутся.
А поскольку основной разгон противоракеты происходит в первые секунды полета, она не может перехватить боеголовку, активно маневрирующую с большим аэродинамическим качеством. Боеголовка меняет курс, точка встречи сильно смещается, а у противоракеты уже нет топлива для изменения своей траектории в новую точку перехвата.
Именно в этом и состоит главная инженерная сложность проекта "Авангард" - создать конструкцию, способную не только выдержать вход в атмосферу, но и очень активно в ней маневрировать.
Вывод: Человечество умеет создавать аппараты, которые могут совершать управляемый полет на гиперзвуке вообще, а "Авангард" должен был решить более сложную задачу полета с высоким аэродинамическим качеством.
На советских наработках
За реальность "Авангарда" говорит и то, что он вырос не на пустом месте. Еще в 80-х годах прошлого века для МБР Р-36М2 "Воевода" разрабатывался гиперзвуковой маневрирующий блок 15Ф178, а в 90-х годах даже предлагался исключительно мирный аппарат "Призыв" для оказания помощи терпящим бедствие кораблям.
Источник
В других странах работы по гиперзвуковым маневрирующим блокам тоже ведутся, но, по открытой информации, они пока менее успешны. В США в рамках программы "Продвинутое гиперзвуковое оружие" (Advanced Hypersonic Weapon, AHW) испытывался Falcon HTV-2 (два неудачных пуска) и, собственно AHW (успех в 2011, неудача в 2014). В Китае разрабатывается система DF-ZF, она же WU-14 (семь испытаний в 2014-17 годах), но об успешном завершении разработки еще не объявляли.
Общий вывод: "Авангард" с указанными характеристиками не противоречит законам физики и вполне реален. Названная скорость в 27 Махов вполне достижима и технически, и физически, но это максимальная скорость, и боевой блок не летит на ней все время полета.
